母線槽安裝全面解析

母線槽安裝全面解析

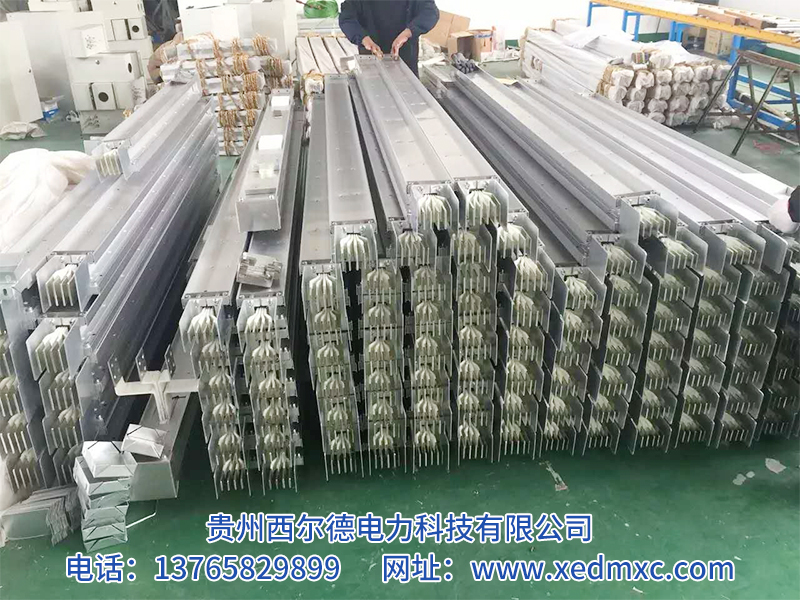

一、母線槽安裝前期準備

母線槽作為一種易安裝且承流大的配電元件，在強電輸配線路中有著廣泛應用。但在安裝前，必須做好充分準備工作。材料到場后，要進行開箱驗收，確保包裝及密封良好，規格型號正確，附件、備件齊全。同時，要抽查母線測試絕緣電阻，其值不小于 2M 歐。這一步驟至關重要，若絕緣電阻不達標，可能會在后期使用中引發安全事故。此外，母線配件也需仔細檢查，如連接器蓋板、連接器、連接器接頭螺栓等，要保證其質量和數量符合要求。母線槽的加工要求精密度高，具有很強的交互性以及拆卸方便的特點。因?yàn)樵诤笃谏a(chǎn)中，可能會根據實際情況增加設備、改動線路等，所以在電力設計時就需要考慮到這些因素。母線槽在運用中，連接頭起到關鍵作用，如果連接頭的加工精度不高，將會對母線槽的使用造成相應的影響。

二、母線槽安裝前檢查

安裝前對母線槽的檢查是保障后續安裝順利進行的重要環節。首先，要檢查線槽外殼是否完整和損壞，檢查母線線槽外殼是否松動，確保連接可靠。一個外殼有損壞或松動的母線槽，在使用過程中可能會出現漏電等安全隱患。其次，檢查總線插槽插頭接口是否關閉并鎖定。用 500V 兆歐表測量電阻，結果值每節不小于 20MΩ。這一電阻值的要求是為了保證母線槽的絕緣性能良好，防止電流泄漏。只有各項檢查都符合要求的母線槽，才能進行后續的安裝工作。如果在檢查過程中發現問題，應及時更換或修復母線槽，以確保整個電氣系統的安全穩定運行。

三、母線槽的連接方法

母線支架必須與母線一起安裝，且母線槽應按名稱、相序、編號、方向和安裝標志正確放置。當母線槽連接到截面時，應表示外部走線槽母線槽。連接后，走線槽和外殼要避免受到機械應力，以免受力變形，影響導電性能。安裝步驟如下：首先檢查母線槽連接和連接器的連接器連接面有無磕碰，確認無損壞后，將兩個母線槽連接器連接到母排上，將母線槽插入連接器，確保到位并用扭矩鎖緊。對接母線槽時，將需要連接的兩根母線的母線末端相互連接，然后將銅線和絕緣隔板插入相間中性線（每相的末端為相間中性的），絕緣隔離板夾在銅連接件和銅連接件之間。確認無損耗后，穿入燕窩，注意銅連接片、母線端、絕緣板連接孔是否對齊，銅連接片與絕緣隔板是否粘連到位，并擰緊鎖。不同規格的母線槽，其海綿電容也有不同的要求，如 M10 電容值 17.7 - 22.6NM，M12 波電容值 31.4 - 39.2NM，M14 電容值 51.0 - 60.8NM，M16 電容值 78.5 - 98.1NM。用 0.1mm 塞尺檢查，針入度小于 10mm 為合格。最后，擰緊左右側板和上下蓋板上的螺釘。母線槽整體接好后，必須用萬用表在 1Ω 量程內檢查接地電阻，阻值小于 0.1Ω，以保證接地要求。良好的接地是保障人員和設備安全的重要措施，若接地電阻不符合要求，可能會在發生漏電時無法及時將電流引入大地，從而引發觸電事故。

四、母線槽水平安裝要點

在進行母線槽水平安裝時，設置導線母線槽水平線時，離地高度增加 2.2m，但必須設置在專用電氣室（輸電室、電機室、豎線、技術樓層等），除非有特殊情況。當母線槽水平安裝在支架和吊架上時，應用水平固定壓板。母線槽的連接點不應穿墻捆綁，線槽安裝墻孔母時，要防止污水、雜物進入線內。插入進線孔（叉）的線槽應設在安全、可靠、方便維修的地方。當槽線纏繞長度超過 60 米時，應在該位置設置膨脹線槽段、母線延長槽、現場接頭（膨脹接頭）。這是因?yàn)槟妇€槽會熱漲冷縮，設置膨脹裝置可以避免因熱脹冷縮而導致母線槽變形或損壞，保證其正常運行。水平安裝的母線槽還要注意保持水平度，否則可能會影響母線槽內電線的連接和電流的傳輸。

五、母線槽縱向安裝要點

線槽垂直安裝時，連接器之間的垂直距離小于 0.6m；兩房間垂直安裝導線母線槽時，母線槽單根直線長度不超過 3.6m；單層超過 3.6m 時，應分段制作，層與層之間應安裝中間固定支架。避免通過地板連接母線槽連接點，當母線槽通過板孔時，污水和雜物會進入母線，影響其性能。母線槽垂直安裝時，應先將彈簧支架安裝在母線槽上，然后將母線槽和彈簧支架固定在槽鋼固定架上，并鎖緊支架的彈簧固定架；安裝 4 至 5 層后，由上層母胎形成，使母線槽自然安裝在支架上。母線槽接面后，其曲率不大于 1 度。垂直安裝的側線槽重量不大于 0.1 米。當母線槽的直線敷設長度超過 60 米時，應設置膨脹（延伸）節。縱向安裝的母線槽要確保其垂直度，這樣可以保證母線槽內電線的整齊排列和電流的穩定傳輸。同時，彈簧支架和膨脹節的設置也是為了適應母線槽的熱脹冷縮特性，延長其使用壽命。

六、插件盒及與外部設備的安裝連接

安裝線槽前，先打開母線槽。按下母線槽母處的安全氣囊，將盒內開關推至斷開位置，將插入式盒銷從插槽插座插入母線槽，并插入到位。嚴禁帶電插拔！插件盒安裝好后，將前后爪形卡板固定在母線槽內，并擰緊螺絲。對于內部大型開關的插接盒，縱向安裝時應在底部安裝承重支撐臂；水平安裝時應安裝承重箍。這是為了保證插件盒的穩定安裝，防止其在使用過程中松動或掉落。母線槽的起始端與配電柜的連接端相連，過渡連接應采用鍍錫硬銅母排。銅母線連接變壓器、發電機組等各種外部設備時，連接鋁包裝時應使用銅母線。不同的連接方式和材料選擇是為了確保母線槽與外部設備之間的良好連接和導電性能，減少接觸電阻和能量損耗，提高整個電氣系統的效率和安全性。在實際安裝過程中，還需要嚴格按照相關的電氣安裝規范和標準進行操作，確保每一個環節都符合要求，以保障母線槽的正常運行和使用安全。
