母線安裝知識分享，母線槽如何安裝？

母線在咱們生活當中是越來越常見了，尤其是在電器越來越發達的同時，母線也是層出不窮。

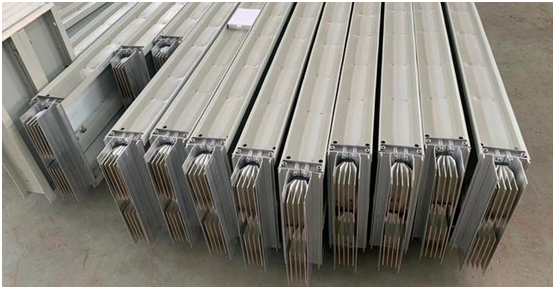

考慮到這方面的問題，今天就為大家分享一下母線安裝知識以及母線槽的安裝知識。首先咱們先來普及一下，母線槽的相關知識，母線槽是由銅線鋁線來構成了一個金屬裝置，是一個完全封閉的，用來分散系統的各個空氣式插接母線槽，密集絕緣插接母線槽以及高強度插接母線槽3種。然后下面分享一下，母線槽是怎么安裝的，具體內容下面一起來看一下吧。

1.母線槽的安裝

這個是通過頂板，然后通過底板采用各種槽鋼支撐固定，當跨越建筑物的時候就可以進行沉降縫，或者伸縮縫，采用適應建筑物結構的設施，防止母線連接水平處造成斷裂，這樣會影響我們的正常配電，所以這方面一定要注意。

母線槽垂直安裝

1 在穿越樓板預留洞處先測量好位置，用螺栓將兩根角鋼支架與母線槽連接好，再用供應商配套的螺栓套上防震彈簧、墊片，擰緊螺母固定在槽鋼支架上。（彈簧支架組數由供應商根據母線槽型式和容量規定

2 用水平壓板以及螺栓、螺母、平墊片、彈簧墊圈將母線槽固定在“-”字型角鋼支架上。然后逐節向上安裝，要保證母線槽的垂直度（應用磁力線錘掛垂線），在終端處加蓋板，用螺栓緊固。

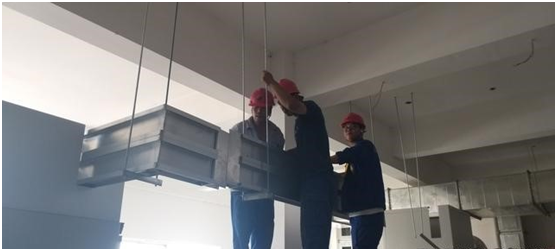

母線槽水平安裝

1 水平平臥安裝用水平壓板及螺栓、螺母、平墊片、彈簧墊圈將母線槽（平臥）固定于型角鋼吊支架上.

2 水平側臥安裝.用側裝壓板及螺栓、螺母、平墊片、彈簧墊圈將母線槽（側臥）固定于型角鋼支架上。水平安裝母線槽時要保證母線槽的水平度，在終端加終端蓋并用螺栓緊固.

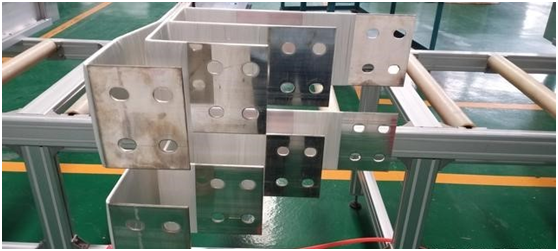

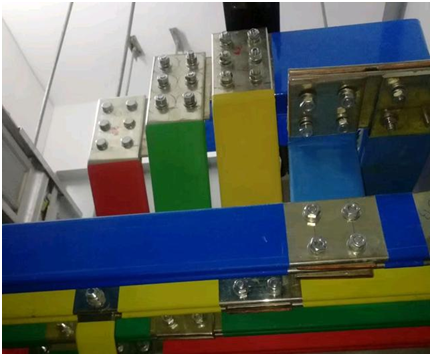

母線槽的連接

1 將母線槽的小頭插入另一節母線槽的大頭中去，在母線間及母線外側墊上配套的絕緣板，再穿上絕緣螺栓加平墊片。彈簧墊圈，然后擰上螺母，用力矩扳手緊固，達到規定力矩即可，最后固定好上下蓋板.

2 母線連接用絕緣螺栓連接。630A以下母線槽力矩必須達到55N·m；800A以上力上力矩必須達到115 N·m（M10為55 N·m ，M16為115 N·m）

3 母線槽連接好后，其外殼即已連接成為一個接地干線，將進線母線槽、分線開關線外殼上的接地螺栓與母線槽外殼之間用16mm2軟銅線連接好。對于三線四線制，做好與地相連通.

安裝注意事項

1 母線槽安裝完畢后進一步調整，確保母線槽的垂直度和水平度

2 母線槽直線段安裝時，每100m左右要加一膨脹節

3 在安裝中，必須做好防水防潮和防異物進入措施，安裝完畢要關門上鎖

4 母線槽外殼接地跨接板連接應牢固防止松動，母線槽外殼兩端應與保護接地相連接。

2.檢驗注意事項

裝完畢的母線槽用500V兆歐表檢查，絕緣電阻應大于0.5MΩ，保護電路的連續性，用雙臂電橋檢查應小于0.1Ω，母線槽安裝偏差按2米段小于5mm。首先這一個母線安裝技術要求比較高，我們在建筑上面就應該注意，必須得保證支撐結構的強硬度，安裝精度要求也同樣太高，為了保證安裝的質量，**用經緯儀進行測量，找到統一的高度，然后進行相應的標記，這樣可以減少咱們的誤差，對于施工來說有很大的幫助。
